穿越千年筑魯班——中建二局三公司陜西大劇院項目創魯班獎紀實

發布日期：2019-01-07來源：中建二局三公司編輯：張世輝

[摘要]

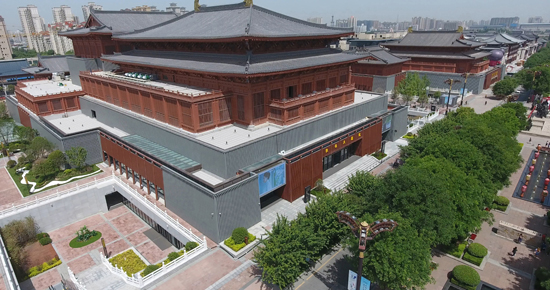

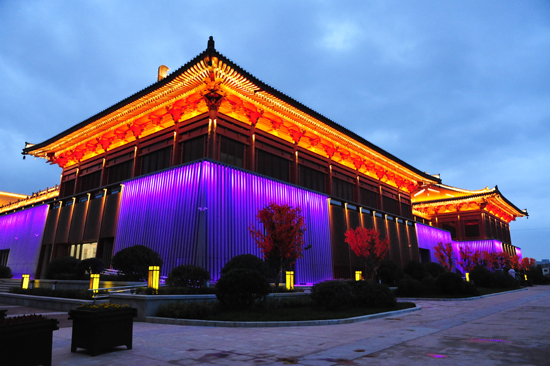

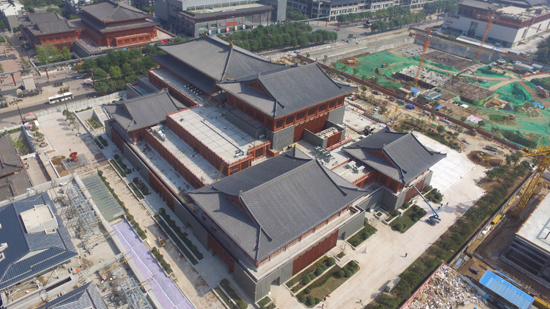

　　 在陜西西安大唐不夜城貞觀廣場璀璨燈火的映襯下，陜西大劇院早已與之融為一體。這座我國西部地區建設規模最大、硬件水準最優、科技含量最高的完整仿唐綜合演藝建筑，以它古樸大氣、壯觀的的身姿成為了陜西最具文化魅力的新地標。近日，該項目榮獲2018年中國建設工程魯班獎。中建二局三公司作為它的締造者，在現代技術與古典藝術的完美結合中，仿若時空穿梭般夢回大唐，創造了一個華麗的“古典神話”。

模擬實驗 挑出高精看臺

　　 大劇院的觀眾看臺分為三層，高低錯落近20米，豪華氣派，它上面兩層鋼結構懸挑看臺跨度7.8米，雄冠陜西省，而它水平變形數值設計控制在2毫米內，遠超8毫米常規偏差值。

　　 “7.8米懸挑跨度，變形柔韌性很大，但凡一個細節不慎，都會造成不可控的變形，哪怕是微微的變形，2毫米都會化為烏有，在我19年鋼結構施工生涯中從未遇過，”項目鋼結構經理左樹生說道。針對這一難題，他采用了非常規手段。他從“大腦人才庫”里經過優劣對比，挑選組建了一支由鋼結構技術員、焊工技師、計算機工程師和本人組成的四人精干“特種專業團隊”。

　　 施工前，計算機工程師首先在計算機里按照1:1比例搭建起計算模型，把鋼結構技術員根據圖紙?zhí)峁┑臄?shù)據、焊工技師根據自己已有的經驗和規范數值輸入到計算機模型里，通過分析計算形成鋼結構安裝變形數據。左樹生再用同規格的鋼構件，根據擬定的焊接工藝參數，對需要評定的構件進行焊接實驗，然后根據實驗得出的實際變形數值，再與原計算機擬定的變形數值進行分析比較，對計算機模型進行調整，重新分析計算，形成具有實際指導意義的預變形數據。

　　 因?yàn)楣に噺?fù)雜，材料耗損比較大，行業中很少有人用同規格構件去做這樣實驗，但它對精度控制極為有效，避免了不可預見的偏差。在正式焊接中，左樹生全程記錄焊接參數，使之與輸入的參數一致，成為了致勝的絕對保障。

　　 二次校正 立起異形飾柱

　　 在大劇院二層斗拱下方，206根高5至6米的中型仿唐裝飾柱與格柵、假窗相連，組成二層古色古香的仿唐建筑外墻。

　　 這些仿唐飾柱混凝土澆筑而成，外刷仿古漆，多數為1/2圓弧，還有1/4、3/4圓弧，屬異形柱，垂直誤差不超過3毫米，施工難度不容小噓。

　　 施工前，項目部針對異形柱，量體裁衣專門加工了定型模板，實驗澆筑拆模后，發現誤差超過了3毫米，為什么澆筑前測量數據準確，澆筑后卻不行呢？帶著疑問項目部召開了質量現場會。認為柱子是不規則圓弧，無法做整體加固，振搗中容易導致模板受力不均，出現輕微偏差，項目部隨即增加了模板加固點，但事與愿違，通過再次實驗偏差值依然很大。

　　 連續的失敗讓大家再次冷靜起來，根據混凝土初凝前具備可塑性特點，生產經理李建川大膽提出二次校對模板這個補救措施，就是在混凝土澆筑后再測模板垂直度，用外力糾偏模板偏差值，直止達到理想效果。這是一種有效辦法，但操作非常繁瑣，必須要在混凝土初凝前完成。第三次實驗中，在測量引導下，工人使用U型托推、葫蘆拉對澆筑后模板反復細心校正……。

　　 拆模、測量，異形柱反饋的數據讓人欣喜。此后項目部如法炮制，兩個月后206根異形柱精彩亮相，大放異彩。

　　 匠心科技 疊出復雜斗拱

　　 斗拱位于立柱和橫梁交接處，沒有斗拱就不叫仿唐建筑，它是古建筑中最復雜、最具智慧、最廢心力的榫卯結構，具有承重和建筑美學裝飾作用。

　　 大劇院的斗拱按照古建筑最高規格建造。3種形式、360個，共同組成了斗拱整體造型，是大西北眾多仿唐建筑中斗拱數量最多的建筑。其中，轉角鋪?zhàn)髯顬閺?fù)雜，它的斗、拱層層相疊達到7層，外挑3.5米。

　　 為了建造古風古韻斗拱建筑，項目總工秦智超采用“角鋼做骨，鋼筋連接、GRC板做肉、膩?zhàn)幼銎?，噴漆上?rdquo;的形象辦法展開施工。施工前，他們用BIM技術制作了斗拱結構分解片；并且祭出現代3D打印技術，按1:8打印出了斗拱實體樣板；還按實際施工材料和步驟，做出了一個1:1模型，把斗拱的拼裝步驟、施工工藝完整展現了出來。

　　 每個斗拱由斗、拱、昂、升組成，有500多個GRC板等零部件組成，為了提高工人安裝效率，項目部化繁為簡，用GRC裝飾板和角鋼做出了一個1:1大小的模型，把斗拱的拼裝步驟、施工工藝完整展現了出來。每個零部件出廠前都貼上二維碼，里面錄入BIM模型信息，用不同顏色區別零件在斗拱里所處的位置。工人在現場只需掃下二維碼，即可知道所有信息……

　　因?yàn)橛辛怂h(yuǎn)古的魯班技藝與當今工匠精神在這里激揚迸進。魯班獎的獲得為我國西部地區這座首個國際化、專業化、綜合性大劇院書寫下最華美的樂章。目前，這里已成為世界級音樂、歌劇演藝的秀場，影視演藝廳的圣地，周秦漢唐的輝煌文化和當今的繁榮盛世將在這里交相輝映，激昂進發。
